Τα φωτοβολταικα με απλά λόγια

Αρχή Λειτουργίας Φωτοβολταϊκών - Πληροφορίες

Η αρχή λειτουργίας ενός Φωτοβολταϊκού συστήματος στηρίζεται στο φωτοβολταϊκό φαινόμενο κατά το οποίο δύο υλικά με συγκεκριμένα χαρακτηριστικά (ημιαγωγοί προσμίξεων διαφορετικής πολικότητας ιόντων) όταν βρεθούν σε επαφή και εν συνεχεία εκτεθούν σε ηλιακή ακτινοβολία παράγουν ηλεκτρικό ρεύμα. Οι επαφές αυτές σχηματίζουν τα φωτοβολταϊκά στοιχεία, τα οποία συνδέονται σε πλαίσια, πάνελ και τελικά συστοιχίες.

Το ρεύμα που παράγεται (συνεχές) για να χρησιμοποιηθεί (είτε από συσκευές για ιδιοκατανάλωση είτε για πώληση στη ΔΕΗ) μετατρέπεται σε κατάλληλη μορφή (εναλλασσόμενο) με χρήση κατάλληλων διατάξεων (αντιστροφείς). Για την περίπτωση αυτόνομων συστημάτων (όπου το ρεύμα χρησιμοποιείται πλήρως για την εξυπηρέτηση των ηλεκτρικών φορτίων της εγκατάστασης) χρησιμοποιούνται επίσης μπαταρίες για την τροφοδότηση των αναγκών κατά τις νυκτερινές και συννεφιασμένες ώρες.

Είδη φωτοβολταϊκών πλαισίων

Το πυρίτιο (Si) είναι το υλικό που έχει κυριαρχήσει μέχρι σήμερα. Οι βασικοί τύποι φωτοβολταϊκών στοιχείων είναι:

• Μονοκρυσταλλικού πυριτίου (c-Si)

Αποτελούνται από μεγάλους κρυστάλλους, το πάχος του υλικού είναι σχετικά μεγάλο (περίπου 300μm) και έχουν χρώμα σκούρο μπλε. Η απόδοσή του είναι 13-16% και η απαιτούμενη επιφάνεια για 1kWp είναι 7-8 m². Πλεονέκτημά τους η λίγο μεγαλύτερη απόδοση (στο ίδιο εμβαδό μπορούν να τοποθετηθούν σχετικά μεγαλύτερη ισχύς σε σύγκριση με τα πλαίσια πολυκρυσταλλικού πυριτίου) και συνήθως χρησιμοποιούνται όταν υπάρχει πρόβλημα χώρου. Αν δεν υπάρχει πρόβλημα χώρου δεν υπάρχει κανένα κέρδος από τη χρήση τους. Αποτελεί ξεπερασμένη άποψη (η οποία εδράζεται σε δεδομένα της προηγούμενης δεκαετίας) ότι τα μονοκρυσταλλικά πάνε είναι καλύτερα (το 2005 όντως ήταν καλύτερα!).

• Πολυκρυσταλλικού πυριτίου (m-Si)

Έχουν χρώμα γαλάζιο και στην επιφάνεια του στοιχείου διακρίνονται μονοκρυσταλλικές περιοχές. Η απόδοση είναι περίπου 12.5-15.5% και απαιτούνται 8-9 m² για 1kWp (συνεπώς για την ίδια ισχύ απαιτείται λίγο μεγαλύτερη επιφάνεια σε σύγκριση με τα μονοκρυσταλλικού). Κόβονται σε στοιχεία τετραγωνικής μορφής πάχους 10-50μm. Χρησιμοποιούνται κατά κόρον σε φωτοβολταϊκά σε στέγες και ταράτσες.

• Άμορφου πυριτίου (a-Si)

Το μεγάλο πλεονέκτημα είναι ότι έχει πολύ μεγαλύτερο συντελεστή απορρόφησης της ηλιακής ακτινοβολίας με αποτέλεσμα να αρκεί ένα στρώμα πάχους λίγων μm για την κατασκευή των φωτοβολταϊκών στοιχείων. Η απόδοση κυμαίνεται μεταξύ 6-10%. (Δε χρησιμοποιείται σε στέγες ή ταράτσες καθώς υπάρχει πρόβλημα χώρου).

• Υβριδικά – υψηλής απόδοσης

Τα πλαίσια με υβριδική τεχνολογία έχουν λάβει σημαντικό μερίδιο της αγοράς τα τελευταία χρόνια. Αποτελούνται από μονοκρυσταλλικό πυρίτιο καλυμμένο από μια λεπτή στρώση άμορφου πυριτίου.

Πλεονέκτημα αποτελεί η ιδιαιτέρως μεγάλη απόδοση (+18%), χαρακτηριστικό το οποίο δίνει τη δυνατότητα στο ίδιο εμβαδό να τοποθετείται μεγαλύτερη ισχύ. Το ισχυρότερο όμως θετικό χαρακτηριστικό αποτελεί ο χαμηλός θερμοκρασιακός συντελεστής σε σύγκριση με τα υπόλοιπα πλαίσια. Το χαρακτηριστικό αυτό έχει ως αποτέλεσμα την παραγωγή περισσότερης ενέργειας από ένα σύστημα ίδιας ισχύος

με διαφορετικά πλαίσια. Μειονέκτημα αποτελεί η υψηλότερη τιμή η οποία όμως αποσβένει σε αντίστοιχο χρονικό διάστημα με την όλη επένδυση, προσφέροντας μεγαλύτερα έσοδα 25ετίας.

Απόδοση φωτοβολταϊκού συστήματος

Η απόδοση ενός φωτοβολταϊκού συστήματος είναι άρρηκτα συνδεδεμένη με τα μετεωρολογικά-κλιματικά στοιχεία μιας περιοχής (όχι μόνο η ηλιακή ακτινοβολία αλλά και η θερμοκρασία της επηρεάζει την παραγωγή ηλεκτρικής ενέργειας). Επίσης το γεωγραφικό μήκος, πλάτος και το υψόμετρο του συστήματος επηρεάζουν δραστικά την απόδοση του φωτοβολταϊκού.

• Ηλιακή ακτινοβολία

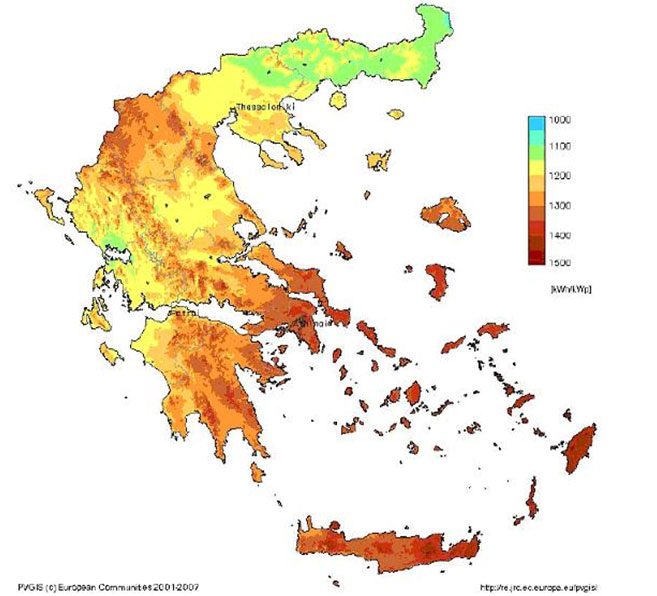

Η χώρα μας αποτελεί την πιο ηλιόλουστη γωνιά της Ευρώπης. Όπως φαίνεται και από το χάρτη για κάθε kWp οι παραγόμενες kWh κατ’ έτος κυμαίνονται από 1100kWh για τις βόρειες περιοχές έως 1500kWh για τις νότιες (600 έως 750€ το χρόνο σύμφωνα με την Επιδότηση)

• Προσανατολισμός – Κλίση

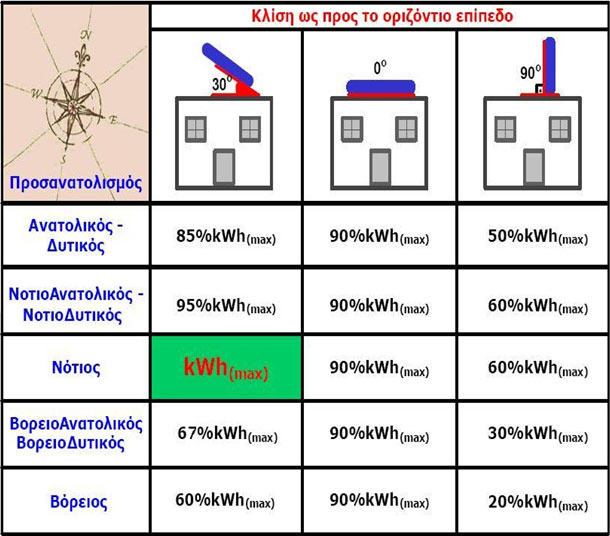

Για να είναι εφικτή η μεγιστοποίηση της ενεργειακής αποδοτικότητας των φωτοβολταϊκών πλαισίων θα πρέπει να επιτυγχάνεται βέλτιστη εκμετάλλευση της προσπίπτουσας ηλιακής ακτινοβολίας. Επειδή η συνεχής παρακολούθηση του ήλιου (tracker) δεν είναι οικονομικά αποδοτική (για την περίπτωση στέγης ή ταράτσας) επιλέγεται μια βέλτιστη κλίση και προσανατολισμός.

Για το βόρειο ημισφαίριο η βέλτιστη κλίση του φωτοβολταϊκού είναι 10^ο-30^ο με κατεύθυνση προς το Νότο. Για την Ελλάδα η μεγιστοποίηση της συνολικής ετήσιας ηλιακής ακτινοβολίας που προσπίπτει σε επιφάνεια σταθερής κλίσης επιτυγχάνεται για νότιο προσανατολισμό και κλίση περίπου 28^ο. Δεδομένου ότι στην περίπτωση των κτιριακών φωτοβολταϊκών εγκαταστάσεων οι βέλτιστες τιμές κλίσης και προσανατολισμού μπορεί να είναι ανέφικτες, προτείνονται επιφάνειες νότιου προσανατολισμού με αζιμουθιακή απόκλιση ως 70^ο από το Νότο και κλίση στο εύρος 10^ο-30^ο. Σημειώνεται ότι η χρήση γωνιών άνω των 10^ο-15^ο διευκολύνει τον αυτοκαθαρισμό (μέσω σταγονιδίων βροχής) των πλαισίων από σωματίδια σκόνης και άλλους ρύπους μέσω της βροχής.

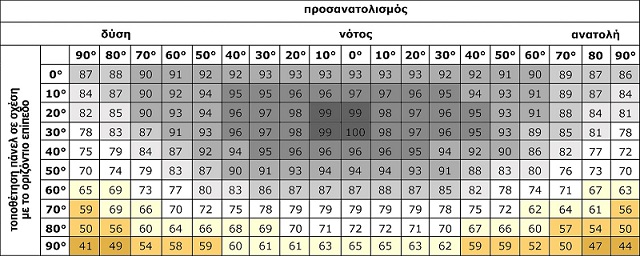

Για μεγαλύτερη ακρίβεια δείτε τον παρακάτω πίνακα. Θα παρατηρήσετε ότι όσο απομακρυνόμαστε από το Νότο είναι καλύτερο η κλίση να μειώνεται από το βέλτιστο των 30 μοιρών.

Όσον αφορά τα αυτόνομα φωτοβολταϊκά η επιλογή της κλίσης και του προσανατολισμού δεν έχουν να κάνουν τόσο με τη βέλτιστη επιλογή για τη μεγιστοποίηση της ετήσιας απόδοσης αλλά καθαρά με τη χρήση που απαιτείται. Έτσι αν μιλάμε για καλοκαιρινή χρήση και μόνο επιλέγεται κλίση κάτω των 15 μοιρών. Αν μιλάμε για χειμώνα και μόνο πάνω από 35 μοίρες. Αντίστοιχα αν η χρήση είναι πιο έντονη τα πρωινά ο ανατολικός προσανατολισμός είναι σημαντικός, ενώ για απογευματινή χρήση δυτικός. Δεν είναι λίγες οι φορές που σε ένα αυτόνομο φωτοβολταϊκό επιλέγουμε την τοποθέτηση σε Ανατολή και Δύση ώστε να έχουμε μία "καρδιοειδή" κατανομή ενέργειας για περισσότερες ώρες της μέρας με σκοπό η ενέργεια να καταναλώνεται όσο γίνεται απευθείας από τον ήλιο χωρίς φόρτιση-εκφόρτιση της συστοιχίας μπαταριών που συνεπάγεται γήρανσή τους. Επίσης προκρίνεται ο δυτικός προσανατολισμός πολλές φορές ώστε οι μπαταρίες να είναι όσο γίνεται περισσότερο φορτισμένες λίγο πρίν απαιτηθεί η έντονη χρήση τους δηλαδή τις πρώτες ώρες της νύχτας.

*από οδηγό του Κέντρου Ανανεώσιμων Πηγών Ενέργειας

• Σκίαση

Πολύ κρίσιμος παράγοντας για την απόδοση ενός φωτοβολταϊκού συστήματος είναι η σκίαση. Όταν ένα φωτοβολταϊκό πλαίσιο σκιάζεται ακόμη και εν μέρει παράγει σημαντικά χαμηλότερο ρεύμα και κατά συνέπεια λιγότερη ενέργεια. Το πρόβλημα όμως δε σταματάει εδώ, καθώς το συγκεκριμένο πλαίσιο αποτελεί σημείο συμφόρησης (bottleneck) για όλη την ομάδα πλαισίων που είναι συνδεδεμένα επιβάλλοντας το χαμηλότερο ρεύμα του σε όλα τα υπόλοιπα μειώνοντας σημαντικά τη συνολική παραγωγή του συστήματος. Πέραν της μειωμένης απόδοσης, επαναλαμβανόμενες τοπικές σκιάσεις σε ώρες υψηλής ακτινοβολίας καταπονούν το σκιασμένο φωτοβολταϊκό πλαίσιο προκαλώντας πρόωρη γήρανση, καθώς το ρεύμα των υπόλοιπων πλαισίων καταναλώνεται σε μορφή θερμότητας στο σκιασμένο.

Το πρόβλημα της σκίασης είναι ιδιαιτέρως έντονο στα φωτοβολταϊκά σε στέγες και ταράτσες για πολλούς λόγους. Καταρχάς λόγω του περιορισμένου χώρου δεν είναι εύκολο να απομακρυνθεί το σύστημα από παρακείμενα εμπόδια. Τα περισσότερα συστήματα εγκαθίστανται εντός πόλεων όπου τα διαφορετικά ύψη κτιρίων προκαλούν μόνιμες σκιάσεις. Τέλος, πολλά εμπόδια που βρίσκονται ήδη στη στέγη ή την ταράτσα, όπως η απόληξη του κλιμακοστασίου, προεξοχές σοφίτας, σπασίματα της στέγης, καμινάδες, ιστοί κεραιών, θερμοσίφωνες, λέβητες, σύρματα, το στηθαίο της ταράτσας κ.α. προκαλούν δυσεπίλυτα προβλήματα.

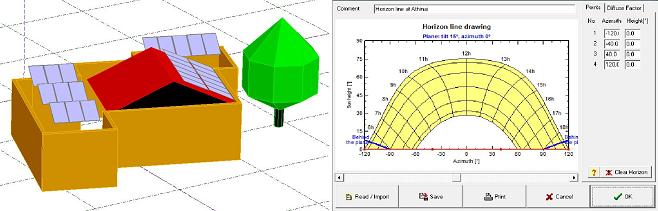

Από τα ανωτέρω είναι φανερό ότι σε κάθε περίπτωση πριν τη λήψη της απόφασης για την εγκατάσταση ενός φωτοβολταϊκού συστήματος σε στέγη ή ταράτσα θα πρέπει κάθε ιδιοκτήτης να συμβουλευτεί τη γνώμη ενός ειδικού και στην περίπτωση που υπάρχουν σκιάσεις θα πρέπει να εκπονηθεί μελέτη σκιάσεων η οποία θα δώσει στον ενδιαφερόμενο μια πολύ καλή εκτίμηση των απωλειών λόγω σκιάσεων και θα προτείνει εναλλακτικές λύσεις του προβλήματος.

Στις επιλογές που έχει ο σχεδιαστής του συστήματος για την επίλυση του προβλήματος των σκιάσεων είναι:

• Απομάκρυνση των εμποδίων αν είναι δυνατό (θερμοσίφωνες, κεραίες, σύρματα).
• Μείωση του ύψους των εμποδίων (καμινάδες, κεραίες).
• Απομάκρυνση από τα εμπόδια (τουλάχιστον τόση απόσταση όσο το διπλάσιο της διαφοράς ύψους εμποδίου-πλαισίου για την περίπτωση νότιας σκίασης).
• Κατάλληλος διαχωρισμός στοιχειοσειρών (ομαδοποίηση πλαισίων) ώστε να συνδέονται μαζί τα πλαίσια που υφίστανται παρόμοιες συνθήκες σκίασης (επίσης συνδέονται μαζί πλαίσια με ίδιο προσανατολισμό και ίδια κλίση) και να εισάγονται σε ξεχωριστή είσοδο του αντιστροφέα.
• Στις πιο δύσκολες περιπτώσεις που δεν αρκούν οι 2 ή το πολύ 3 διαφορετικές είσοδοι των κλασσικών αντιστροφέων χρησιμοποιούνται νέες τεχνολογίες αντιστροφέων που χειρίζονται κάθε πλαίσιο ξεχωριστά χωρίς οι διαφορετικές συνθήκες λειτουργίας του να επηρεάζουν κανένα άλλο πλαίσιο.
• Κατάλληλη επιλογή πλαισίων με διόδους παράκαμψης του πλαισίου όταν αυτό δε λειτουργεί

Περιβαλλοντικά Οφέλη Φωτοβολταϊκών

Αν θεωρήσουμε ότι ένα φωτοβολταϊκό σύστημα 10kWp αποδίδει περίπου 7.700€ ετησίως, το ποσό αυτό αποτελεί μόνο το 50% της απόσβεσης και ονομάζεται άμεση καθώς το υπόλοιπο 50% είναι έμμεση και αποδίδεται στο περιβάλλον, στην κοινωνία, στα παιδιά μας.

Ένα τυπικό φωτοβολταϊκό σύστημα 1kWp αποτρέπει κάθε χρόνο την έκλυση 1,3τόνων διοξειδίου του άνθρακα, όσο δηλαδή θα απορροφούσαν 2 στρέμματα δάσους (ή αντίστοιχα 100 δέντρα). Για να παραχθεί η ίδια ηλεκτρική ενέργεια με πετρέλαιο απαιτούνται 2,2 βαρέλια και ισοδυναμεί με την ετήσια μείωση 7.000χλμ. ενός μέσου αυτοκινήτου.
